梅卡曼德机器人
Mech-Eye 工业级3D相机

高性能工业级3D相机,可对众多典型物体输出高质量点云数据。多种相机型号,满足不同场景中抗环境光、高精度、高速度、小体积等多样化需求。已通过MTBF≥40000小时及CE、FCC、VCCI、RoHS等多项国际认证。

    简单易用
    简单易用
    多场景,多型号的相机选择
    多场景,多型号的相机选择
    功能强大
    功能强大
    多语言支持
    多语言支持
    智能程度高
    智能程度高
    稳定可靠
    稳定可靠
    简单易用
    简单易用
    高精度算法
    高精度算法
产品优势
    简单易用
    简单易用

    软件界面清晰简洁,编程方式更易上手,调试过程完全可视化并内置多种数据预处理工具。

    多场景,多型号的相机选择
    多场景,多型号的相机选择

    高性能工业级 3D 相机,可对众多类型的物体输出高质量的 3D 数据;多种相机型号,满足不同场景中抗环境光、高精度、高速度、小体积等多样化需求。

    功能强大
    功能强大

    包含百余算法块,内嵌深度学习服务,可对3D图像及其他数据进行处理,并提供功能算法块组合。包含工件上料、拆垛、货品拣选等多种典型工程模板,可实现多种先进的智能应用。

    多语言支持
    多语言支持

    软件内置中文、英语语言包,支持一键切换软件语言。

    智能程度高
    智能程度高

    基于先进的视觉算法,可处理各类工件以及纸箱、麻袋、货品等典型物体,轻松应对随意堆叠、无序放置、一定程度反光、暗色等复杂工况。

    稳定可靠
    稳定可靠

    Mech-Eye 工业级3D相机具备IP65防护等级,可在严苛的环境中稳定运行,且已通过 CE、FCC、VCCI、RoHS及MTBF≥40000小时(平均无故障工作时间)等多项国际认证。

    简单易用
    简单易用

    图形化、无代码的模块化编程方式,无需任何专业编程技能, 即可在短时间内学会软件和机器人操作。


    高精度算法
    高精度算法

    支持多种算法

相机介绍
  • Mech-Eye UHP-140工业级3D相机

    精度达微米级,自研融合成像算法,对高亮工件成像效果优异,可广泛应用于汽车零部件生产和组装等工艺中位置度、间隙、面差等检测/量测类应用。

  • Mech-Eye LSR L工业级3D相机

    高精度,大视野,抗环境光性能优异,适合各类机器人引导需求,适用于各类制造车间等易被环境光干扰的场景。

  • Mech-Eye NANO工业级3D相机

    超小体积,超高精度,抗环境光性能优异,适合安装在机械臂上使用,适用于视觉引导定位装配、高精度抓取等精细化作业场景。

  • Mech-Eye DEEP工业级3D相机

    超大视野,超大景深,抗环境光性能优异,可对纸箱、麻袋、周转箱等物体生成完整、细致、精确、颜色准确的点云数据,适用于拆码垛等各类典型物流搬运场景。

  • Mech-Eye PRO S工业级3D相机

    精度高,速度快,抗环境光性能优异,运行更稳定,可选彩色版本,适用于无序抓取、视觉引导定位、视觉引导装配、学术研究等对精度要求较高的中距离作业场景。

  • Mech-Eye PRO M工业级3D相机

    精度高,速度快,抗环境光性能优异,运行更稳定,可选彩色版本,适用于无序抓取、视觉引导定位、视觉引导装配、学术研究等对精度要求较高的中距离作业场景。

  • Mech-Eye LOG M工业级3D相机

    速度快、中远距离,专为物流场景设计,适合货品拣选、快递供包等物流场景

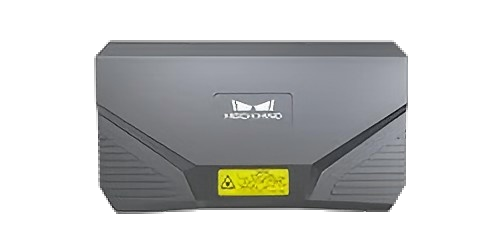

  • Mech-Eye LSR S工业级3D相机

    精度高,体积小,抗环境光性能超强,适合户外场景使用。已批量应用于户外加油、充电、机械加工、集装箱锁具定位拆卸、户外建筑打眼定位等场景。

  • Mech-Eye LOG S工业级3D相机

    速度快、中近距离,专为物流场景设计,适合货品拣选、快递供包等物流场景

  • Mech-Eye PRO XS工业级3D相机

    超小体积,超高精度,抗环境光性能优异,适合安装在机械臂上使用,适用于视觉引导定位装配、高精度抓取等精细化作业场景。

  • Mech-Eye 3D线激光轮廓测量仪
  • 散乱放置的金属件(曲轴)
  • 散乱放置的工件
  • 不同尺寸的轮毂
  • 不同尺寸的轮胎
  • 紧密贴合的麻袋
  • 随意堆叠的工件
  • 随意堆叠的快递包裹
  • 散乱放置的纸箱
  • 随意堆叠的纸箱
  • 随意堆叠的纸箱
产品参数



Nano

UHP-140

PRO S

PRO M

LSR LLSR SDEEPPRO XS


LOG S



LOG M


型号NANOUHP-140PRO S PRO MLSR LLSR S

DEEP

PRO XSLOG SLOG M
推荐工作距离范围(mm)

300~600

300 ± 20

500~1000

1000~2000

1200~3000

500~1500

1200~3500

300~600

500~1000

800~2000

近端视场(mm)220 × 150 @ 0.3m135 × 90 @280mm 370 × 240 @ 0.5m800 × 450 @ 1.0m1200 × 1000 @ 1.2m480 × 360 @ 0.5m1200 × 1000 @ 1.2m220 × 160 @ 0.3m
360 × 250 @ 0.5m520 × 390 @ 0.8m
远端视场(mm)440 × 300 @ 0.6m150 × 100 @ 320mm800 × 450 @ 1.0m1500 × 890 @ 2.0m3000 × 2400 @ 3.0m1500 × 1200 @ 1.5m3500 × 2800 @ 3.5m430 × 320 @ 0.6m710 × 490 @ 1.0m1410 × 960 @ 2.0m
分辨率1280 × 10242048 × 1536
1920 × 12001920 × 1200

深度图:

2048 × 1536

RGB:

4000 x 3000

2000 x 1500

深度图:

2048 × 1536

RGB:

4000 x 3000

2000 x 1500

深度图:

2048 × 1536

RGB:

2000 x 1500

1280 × 1024
1280 × 10241280 × 1024
像素数(MP)1.33
2.32.33331.31.31.3
*Z向单点重复精度(σ)0.1mm @ 0.5m

2.6μm @ 0.3m

**区域 :

0.09μm @ 0.3m

0.05mm @ 1m0.2mm @ 2m0.5mm @ 3m0.2mm @ 1.5m1.0mm @ 3m0.1mm @ 0.5m0.1mm @ 1m0.3mm @ 2m
***VDI/VDE 测量精度0.1mm @ 0.5m0.03mm @ 0.3m0.1mm @ 1m0.2mm @ 2m1.0mm @ 3m1.0mm @ 1.5m3.0mm @ 3m0.1mm @ 0.5m0.2mm @ 1m0.3mm @ 2m
典型采集时间(s)0.6~1.10.6~0.90.3~0.60.3~0.60.5~0.90.5~0.90.5~0.90.7~1.1
0.3~0.50.3~0.5
基线长度(mm)688018027038014030093150280
外形尺寸 (mm)约145 × 51 × 85约260 × 65 × 142
约265 × 57 × 100约353 × 57 × 100约459 × 77 × 86约222 × 77 × 126约366 × 77 × 92约160 × 52 × 87约270 × 72 × 130约387 × 72 × 130
重量(kg)约0.7约1.9约1.6约1.9约2.9约1.8约2.4约0.8
约2.2约2.4
光源
蓝光LED(459nm,RG2)红色激光(638nm,2类)蓝光LED(459nm,RG2)白光LED(RG2)
工作温度范围(℃)0~45-10~450~45
输入24V DC,1.5A24V DC,3.75A24V DC,1.5A24V DC,3.75A
通讯接口千兆以太网
安全和电磁兼容CE/FCC/VCCI/UKCA/KC/ISED/NRTLCE/FCC/VCCI
防护等级IP65
散热被动散热
备注

*单点的z值的100次测量的一倍标准差,测量目标为陶瓷板; **两个区域Z均值的差的100次测量的一倍标准差,测量目标为陶瓷板; ***基于VDI/VDE 2634 Part II;

解决方案
  • 适用于制造、商超、电商等领域立库入库拆垛、出库拆垛、工厂厂内物流搬运等场景。已为全球客户成功交付800+拆码垛实际应用案例。
  • 适用于汽车、工程机械、家电、钢铁等行业的机床加工上下料、工件搬运等场景。
  • 适用于汽车、工程机械、家电等行业。梅卡曼德AI+3D视觉系统可迅速、准确定位装配位置,引导机器人完成装配。
  • 梅卡曼德能够为汽车、新能源等行业客户提供软硬一体化在线测量系统,实现对白车身总成及其零部件关键特征的高精度测量。实时输出测量数据,为生产质量追溯提供数据支撑。
  • 适用于消费电子、汽车、锂电、家电制造等行业的在线质量检测,端到端覆盖各类工艺制程中的缺陷检测和精密测量需求,包括有无检测、瑕疵检测、尺寸测量等。具有检测准确率高、性价比高、部署迅速、开放性强等优势。
  • 适用于汽车、工程机械等行业中轨迹规划类应用,如涂胶、涂油、坡口切割等。
  • 适用于电商、医药、快递、物流、食品、日化等领域中的拣货场景。可轻松应对 SKU 频繁更新。
  • 适用于快递供包、播种等中小型物流场景,可应对随意堆叠的真实快递包裹。性价比高。
  • 适用于工程机械、钢铁、钣金等行业钢板切割下料,钢板识别抓取上料等场景。已在工程机械等行业落地上百个实际应用。
案例
视频
  • Mech-Eye LSR 工业级激光3D相机
  • Mech-Eye NANO超小体积工业级3D相机
  • Mech-Viz 智能编程软件
